Оснащение ричстакеров

ОСНАСТИМ РИЧСТАКЕР СПРЕДЕРОМ ПО ВЫШЕМУ ВЫБОРУ

Полная линейка грузозахватных приспособлений для ричстакеров.

Обработка контейнеров

спредер ELME517

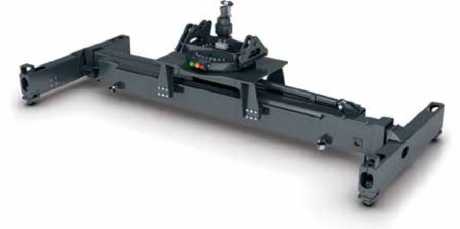

ELME 517-MPS

Телескопический спредер для порожних контейнеров ISO грузоподъ­емностью до 10 тонн. Прочная однобалочная конструкция спредера, плавающие поворотные замки (±10 мм) с гидравлическим приводом и механической блокировкой. 2 цилиндра механизма телескопирования (20 - 40 фт), 1 гидравлический цилиндр функции бокового смещения (±800 мм), механизм поворота (-105/+195 градусов) с 1 гидроприводом, 1 удерживающий тормоз. Механический наклон спредера ±2 градуса по длинной стороне контейнера (MPS). Прочная конструкция рамы и конце­вых балок спредера рассчитана на тяжелый режим использования. Вес спредера - приблизительно 4.8 тонн.

спредер ELME 817

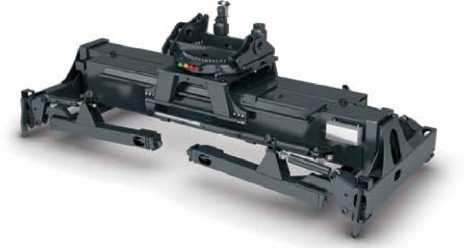

ELME 817-MPS/OFL со складными захватами (на иллюстрации - захваты в нерабочем положении)

Спредер со складными захватами для контейнеров с открытым верхом типа “flat-rack” (для негабаритных грузов). Длина складных захватов 1600 или 2100 мм, захваты приводятся в действие 4 цилиндрами. Вес спредера - приблизительно 10.3 - 11.3 тонны.

спредер ELME 817MPS

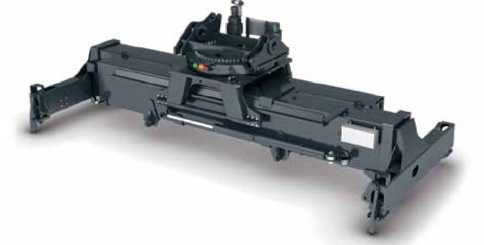

ELME 817-MPS

Телескопический спредер для груженых контейнеров ISO грузоподъемностью до 45 тонн. Прочная двухбалочная конструкция спредера, плавающие поворотные замки (±10 мм) с гидравлическим приводом и механической блокировкой. 2 цилиндра механизма телескопирования (20 - 40 фт), 2 гидравлических цилиндра функции бокового смещения (±800 мм), механизм поворота (-105/+195 градусов) с 1 гидроприводом, 2 удерживающих тормоза. Механический наклон спредера ±2 градуса по короткой стороне контейнера (MPS), 4 подъемных проушины для строповки груза (45 тонн). Модель ELME 817-HPS: наклон спредера по длинной стороне контейнера ±6 градусов (гидропривод наклона (HPS), 4 цилиндра). Прочная конструкция рамы и концевых балок спредера рассчитана на тяжелый режим использования. Вес спредера 817-MPS/HPS составляет приблизительно 9.3/10.3 тонны.

спредер ELME 817

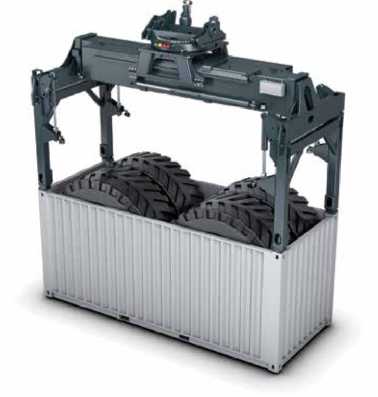

Спредер ELME 817-MPS/OFL со складными захватами в рабочем положении

Захват контейнера с открытым верхом. В открытых контейнерах часто перемещаются негабаритные грузы, обработка которых выполняется именно таким образом.



Обработка грузов на интермодальных терминалах

Обработка промышленных грузов

спредер ELME 857

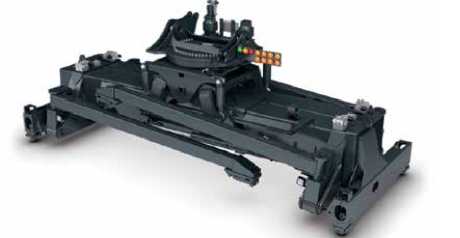

ELME 857-HPS со складными захватами

Телескопический спредер для обработки грузов на интермодальных терминалах (комбинированный спредер типа “пигги-бэк”) для груженых контейнеров ISO и прицепов, грузоподъемностью до 45 тонн (на поворотных замках / на захватах). Телескопирование на 20/B7/30/40 фт. Последовательность установки захватов в рабочее положение контролируется датчиками на каждом захвате / подъемном башмаке. Длина захвата составляет 3600 мм, диапазон раскрытия - 1700 - 3200 мм. Прочная конструкция рамы и захватов рассчитана на тяжелый режим использования. Все функции для перемещения контейнеров аналогичны функциям ELME 817-MPS/OFL. Вес спредера составляет приблизительно 13.6 тонн.

спредер ELME

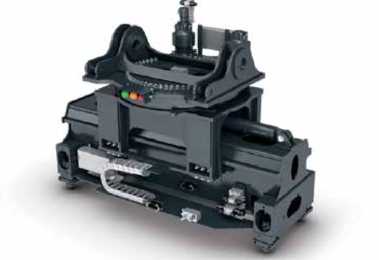

Грузозахватное приспособление ELME для перемещения промышленных грузов

Для крепления к спредеру навесных приспособлений (точки крепления = 2500 х 760 мм). Прочная однобалочная конструкция спредера, плавающие поворотные замки (±10 мм) с гидравлическим приводом и механической блокировкой. 1 гидравлический цилиндр функции бокового смещения (ТС-50 = ±500 мм / ТС-65 = ±300 мм), механизм поворота (-105/+195 градусов) с 1 гидроприводом, 2 удерживающих тормоза. Наклон спредера ±2 градуса (механический, MPS) или ±6 градусов (гидропривод, HPS). Прочная конструкция рамы и концевых балок спредера рассчитана на тяжелый режим использования. Вес спредера ТС-50-MPS / ТС-65-MPS составляет приблизительно 5.0 - 7.5 тонн.

спредер ELME 857 HPS

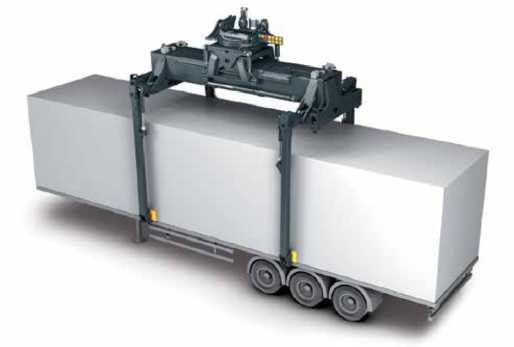

Работа спредера ELME 857-HPS

Складные захваты установлены в рабочее положение для перемещения прицепа



спредер

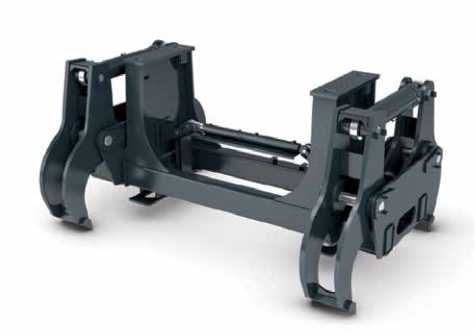

Приспособление с гидравлическими захватами для перемещения стальных изделий (слябов)

Приспособление для перемещения стальных изделий с парами гидравлических захватов. При наличии функции регулировки по высоте возможен подъем от 1 до 4 слябов. Обработка слябов различной ширины (мин.-макс.): 700-1800 / 900-2000 / 1500-2600 мм. Грузоподъемность до 50 тонн (под грузозахватным приспособлением). Вес составляет приблизительно 9.0 - 12.0 тонн.
